Cel i przedmiot opracowania
Celem była ocena przenoszenia obciążeń przez wysunięte elementy elewacji oraz ich połączenia ze ścianami budynku. Szczególnie rozpatrzono ciężar żelbetowych ścianek balustrad, dobór łączników balkonowych i powstawanie szczelin w wykończeniu na styku z elewacją.
Metody i zakres oceny
- Analiza dokumentacji konstrukcyjnej i obliczeń systemowych dla poszczególnych typów płyt.

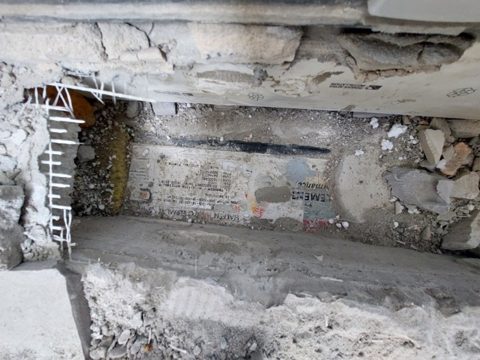

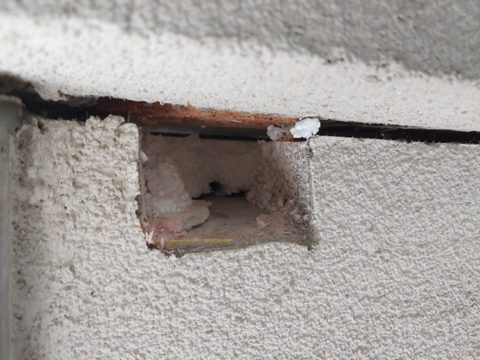

- Oględziny elementów i analiza odkrywek umożliwiających rozpoznanie styku ścianek oraz zastosowanego łącznika.
- Weryfikacja wyjaśnień projektanta systemu i wpływu podniesienia montażowego na pionowe przemieszczenia wsporników.
Najważniejsze ustalenia techniczne

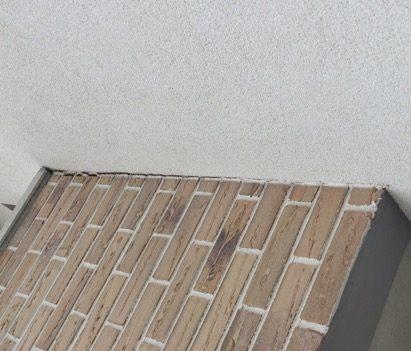

Dla większości rozpatrywanych typów potwierdzono uwzględnienie obciążeń od ścianek. Dla jednego typu dostępne obliczenia nie dokumentowały całego dodatkowego obciążenia, co wymagało uzyskania dokumentacji zamiennej. Odkrywka i wyjaśnienia projektanta rozstrzygnęły kwestię odmiennego oznaczenia handlowego łącznika. Wizualny stan elementów oceniono jako dobry, ze szczelinami w wykończeniu na styku z budynkiem.
Wnioski
Zalecono uzupełnienie obliczeń dla nieudokumentowanego rozwiązania, a przy braku potwierdzenia jego poprawności — przygotowanie projektu prewencyjnego wzmocnienia. Wskazano cykliczne pomiary geodezyjne w celu sprawdzenia stabilizacji szczelin. Dla połączeń z potwierdzonym doborem łączników rozpatrzono systemowe maskowanie styku.
Podstawa i zakres ważności ustaleń
Informacje o niezmienności szczelin pochodziły z przekazanych obserwacji i nie zastępowały pomiarów. Zalecany monitoring i wzmocnienia nie są pracami wykonanymi w ramach opisanej ekspertyzy. Dobry wygląd konstrukcji nie zastępuje uzupełnienia brakującego uzasadnienia obliczeniowego.
