Cel i przedmiot opracowania
Przedmiotem ekspertyzy była elewacja z klejoną okładziną klinkierową na ociepleniu. Oceniono prawidłowość doboru i zastosowania zaprawy klejącej oraz fugowej, ciągłość spoin, podparcie płytek i warunki transportu wody w układzie. Analiza obejmowała również możliwe mechanizmy powstawania jasnych nalotów, zacieków i miejscowych osadów.
Metody i zakres oceny
- Analiza dokumentacji powykonawczej, kart technicznych i dokumentów dotyczących zatwierdzenia materiałów.
- Oględziny dostępnych fragmentów elewacji oraz analiza rozkładu zmian powierzchniowych w dokumentacji fotograficznej.

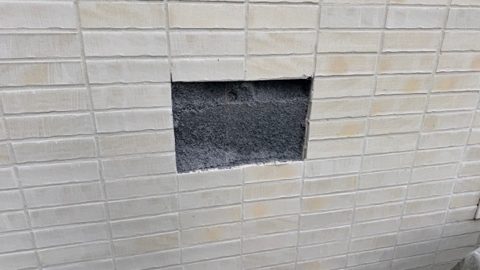

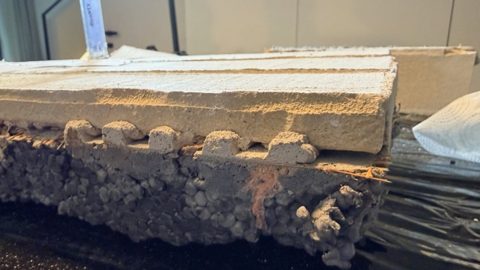

- Ocena dwóch odkrywek układu warstwowego: okładziny, zaprawy klejącej, warstwy zbrojonej i termoizolacji.
- Cztery lokalne próby absorpcji wody na fragmentach spoin oraz zestawienie ich zachowania z dwiema niezależnymi próbkami porównawczymi.

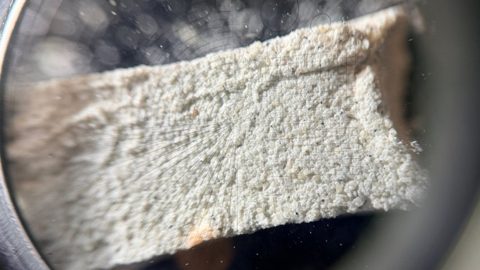

- Obserwacja przełomów zaprawy fugowej w powiększeniu około 10× oraz analiza przekazanego sprawozdania z badań osadów metodą skaningowej mikroskopii elektronowej SEM i mikroanalizy pierwiastkowej EDS.
Najważniejsze ustalenia techniczne

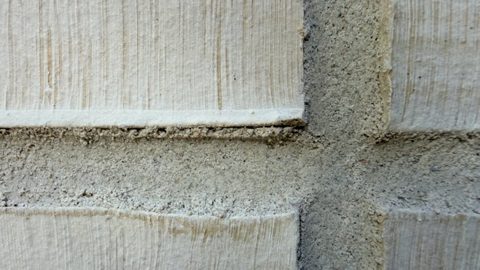

W ocenionych fragmentach stwierdzono miejscowo niepełne podparcie płytek zaprawą klejącą, niejednorodną strukturę spoin oraz zróżnicowany pobór wody. Lokalne nieciągłości połączeń spoin z płytkami i połączone pustki pod okładziną mogą tworzyć drogi wnikania, migracji i retencji wilgoci. Obecność mineralnej warstwy zbrojonej nie stanowi potwierdzenia wykonania odrębnej hydroizolacji.
Nie stwierdzono podstaw do zakwestionowania samego przeznaczenia zidentyfikowanych dokumentacyjnie zapraw do okładzin klinkierowych. Rozróżniono właściwości i przeznaczenie wyrobu od prawidłowości przygotowania, wbudowania oraz pielęgnacji materiału.

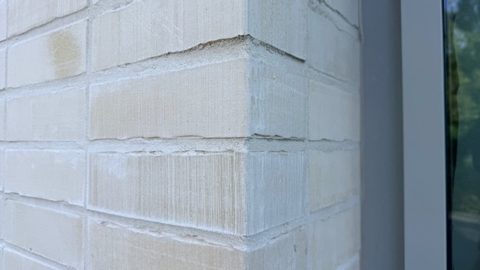

Interpretacja mechanizmu powstawania nalotów
Za istotną, prawdopodobną drogę dopływu wody uznano miejscowo chłonne spoiny mineralne i nieciągłości ich połączeń z płytkami. Transport składników ku powierzchni podczas cyklicznego nawilżania i wysychania może sprzyjać pozostawaniu osadów na licu okładziny. Wyniki SEM/EDS odnoszą się do badanych mikroobszarów; nie identyfikują fazowo wszystkich nalotów ani jednej warstwy odpowiedzialnej za całe zjawisko.
Wnioski i kierunek działań naprawczych
W opracowaniu wskazano potrzebę odtworzenia podklejenia w strefach wad, wymiany wadliwych spoin oraz naprawy nieszczelnych detali. Czyszczenie powierzchni i ewentualna hydrofobizacja stanowią uzupełnienie prac usuwających drogi dopływu i migracji wody. Nie zastępują przywrócenia prawidłowego podparcia okładziny oraz ciągłości połączeń.
Zakres ważności ustaleń
Próby wodne miały charakter lokalny i diagnostyczny, bez deklarowania zgodności z normową metodą oznaczenia właściwości zaprawy. Ich wyniki opisują stan badanych fragmentów w czasie oceny i nie odtwarzają automatycznie właściwości w chwili wykonania robót. Nie wykonano badań przyczepności pull-off, kontrolowanej próby deszczowej ani ilościowej oceny zawilgocenia całej elewacji. Zgromadzony materiał nie uzasadnia przypisania wszystkim spoinom jednakowej chłonności lub wszystkim osadom jednolitego składu.
